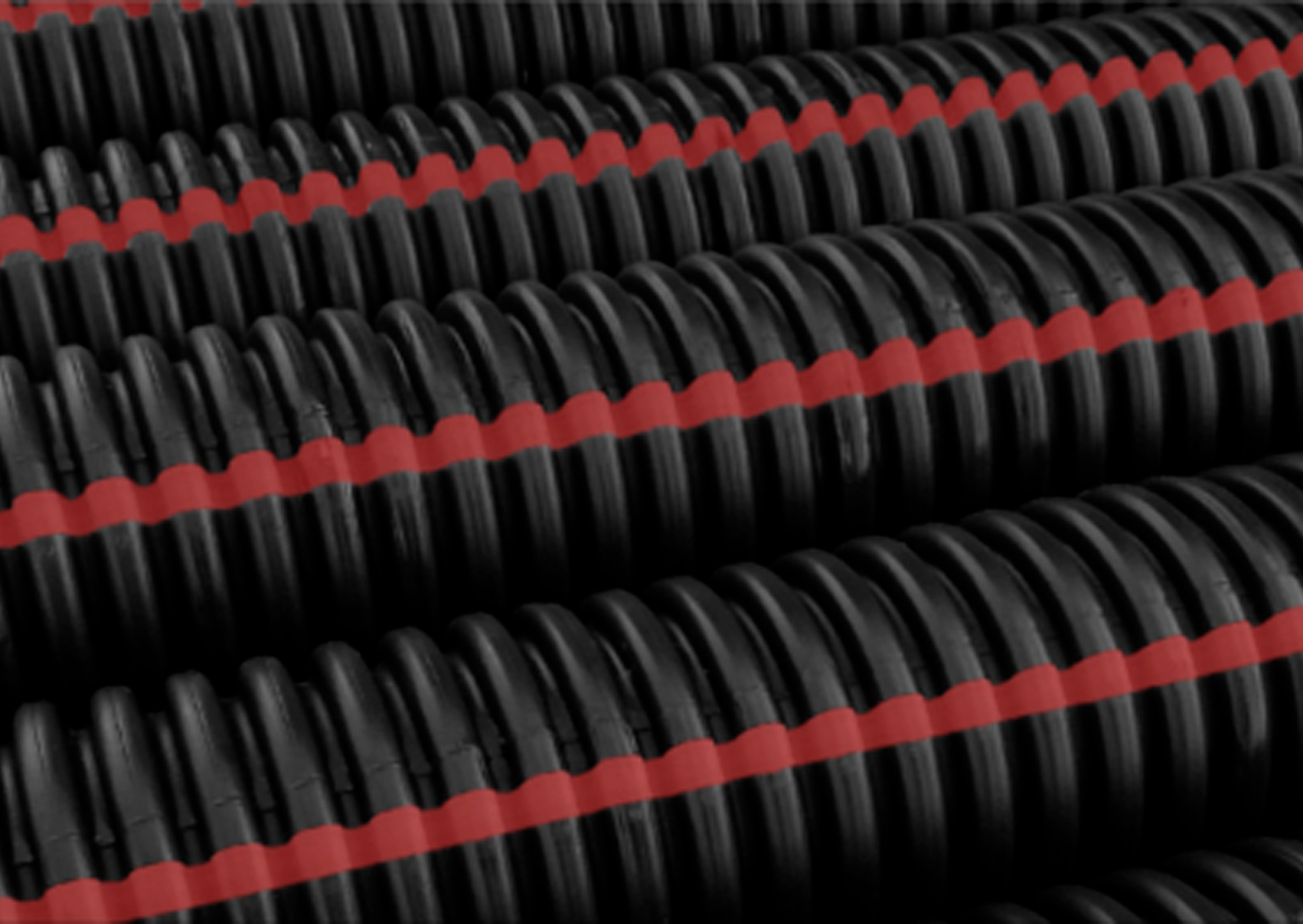

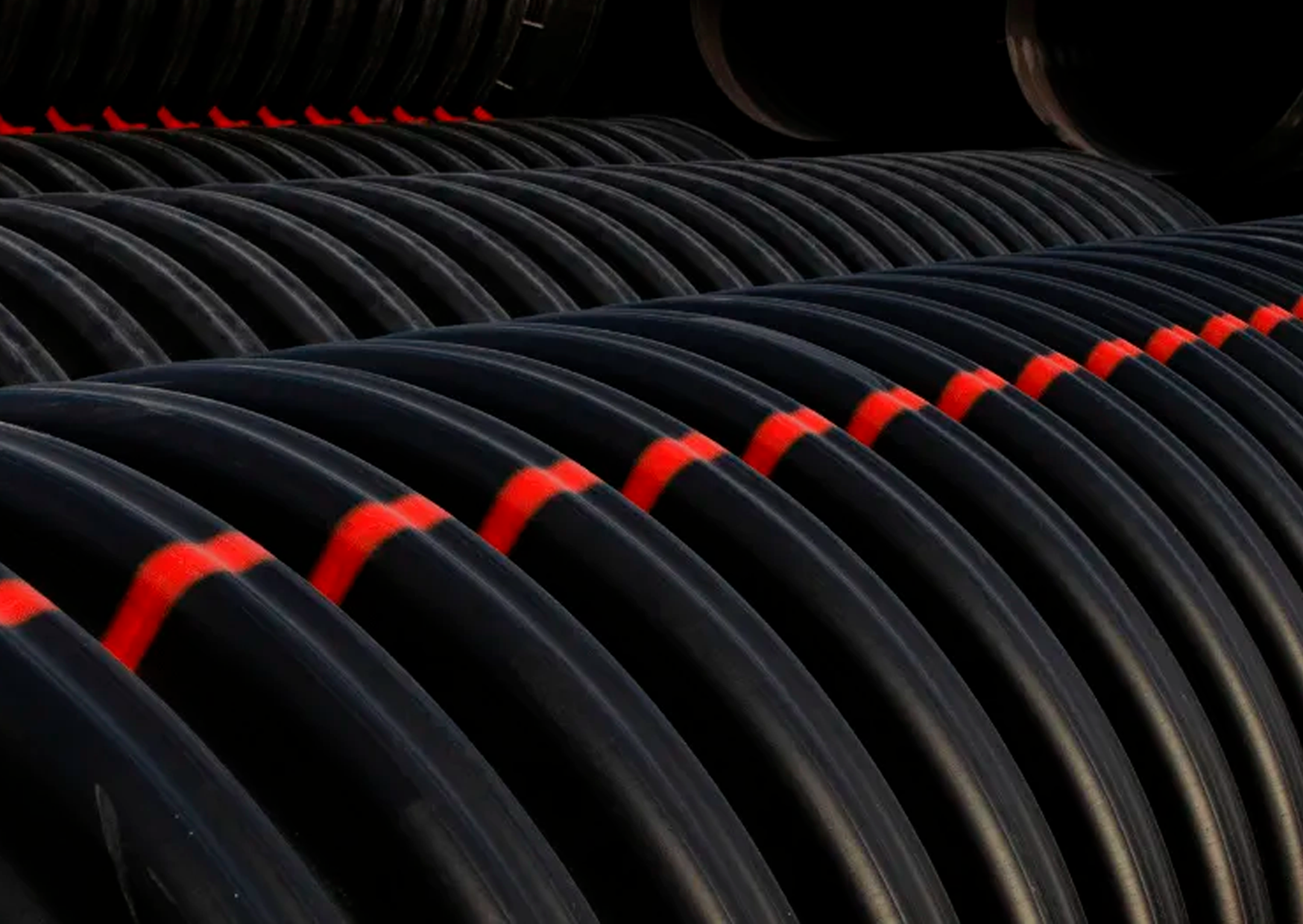

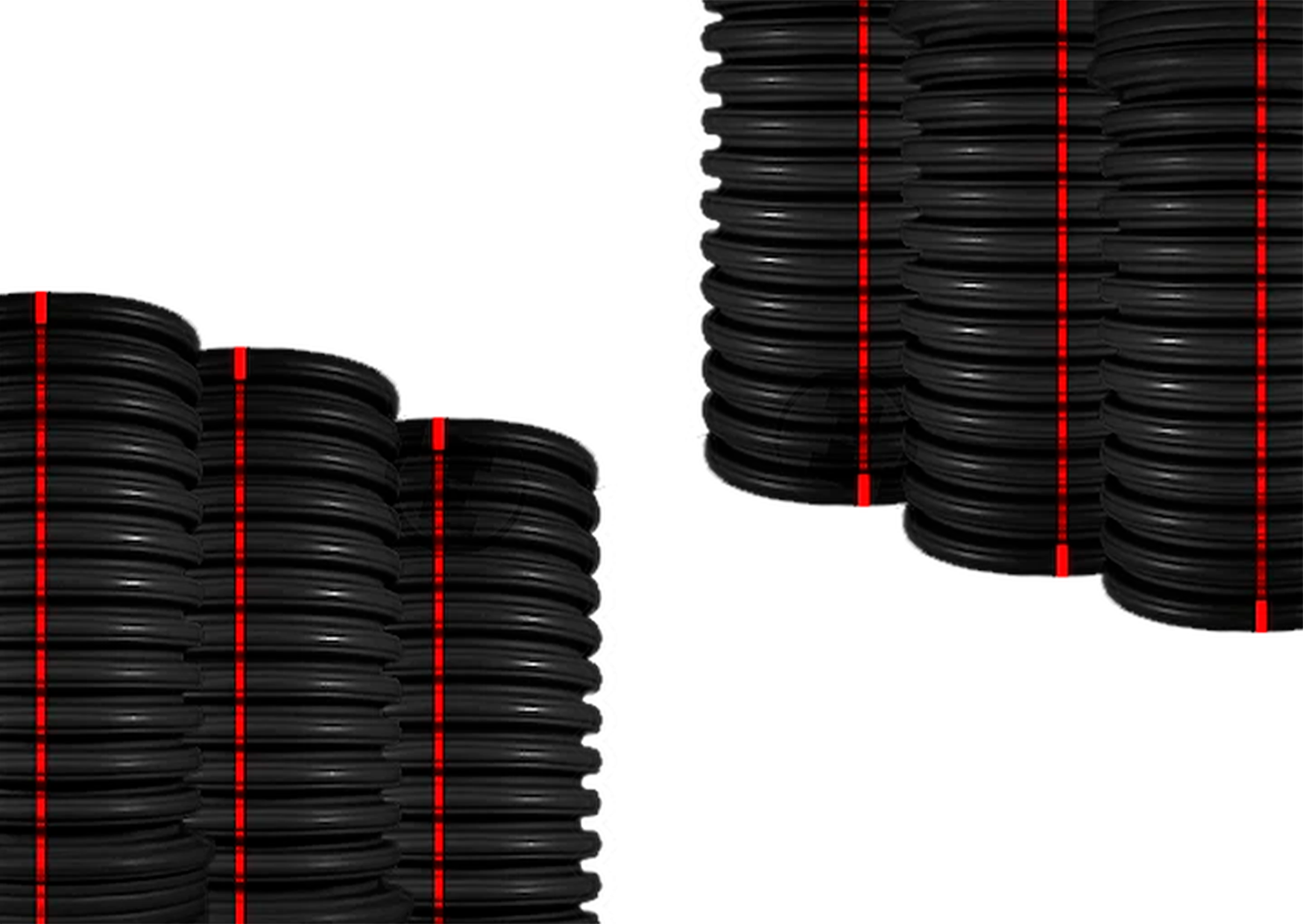

Conduit Transición: Tubería corrugada PEAD para transiciones aéreo-subterráneas de redes de distribución en baja y media tensión y de líneas de transmisión en alta tensión, disponibles en tramos y rollos. Posibilidad de fabricación en doble pared (tipo S) o pared sencilla de 38 mm (tipo C).
Usos:
En transiciones aéreo-subterráneas, sistemas eléctricos expuestos a la intemperie y subterráneos construidos mediante canalización a cielo abierto (zanja), ya sea con relleno de material de excavación o encofrados en concreto, aplicables en sistemas eléctricos de baja y media tensión en instalaciones comerciales, industriales, alumbrado público, desarrollos de vivienda, parques logísticos e industriales, hotelería, parques fotovoltaicos y eólicos, etc; la norma de instalaciones eléctricas NOM-001-SEDE-2012 permite utilizar tubos de 38 a 150 mm.
En transiciones aéreo-subterráneas de sistemas eléctricos de distribución y transmisión. En distribución en baja y media tensión, la especificación de construcción de sistemas subterráneos CFE DCCSSUBT permite utilizar tubos de 50 a 100 mm; en transmisión en alta tensión, la especificación de diseño de líneas de transmisión subterráneas CFE DCDLTS01 permite utilizar tubos de 150 a 300 mm.
La estructura de doble pared (interior lisa y exterior corrugada) optimiza el desempeño de las características mecánicas más importantes, como aplastamiento, impacto, rigidez, etc.
Resistente a la humedad, a los agentes químicos y corrosivos del suelo; así como a los rayos ultravioleta, asegurando una larga vida y durabilidad después de su instalación.
Bajo coeficiente de fricción, entre 0.15 y 0.20, para facilitar el cableado.
Unión sencilla, segura y hermética mediante el sistema de espiga-campana; la espiga incluye un empaque elastomérico conforme a la norma NMX-T-021-SCFI para diámetros de 50 a 300 mm (2 a 12 pulgadas).
Adicionalmente, en diámetros de 50 a 200 mm (2 a 8 pulgadas), la campana tiene 4 seguros de sujeción (candados) colocados simétricamente en el interior de la circunferencia.
Cumple con las normas:
CFE DF110-23
Capacitación preconstrucción.
Visita de inspección.
Certificado de garantía 12 meses.
